刀具磨損是切削加工中基本的問題之一。所以了解刀具磨損的形式和原因，可以幫助我們?cè)跀?shù)控加工中延長(zhǎng)刀具壽命，避免加工異常。本篇中，鑫騰輝數(shù)控就帶大家了解刀具磨損的原因及其應(yīng)對(duì)措施。
刀具磨損的不同機(jī)理：
在金屬切削加工中，切屑沿刀具前刀面高速滑移而產(chǎn)生的熱量和摩擦，使刀具處于一種極具挑戰(zhàn)性的加工環(huán)境中。造成刀具磨損的機(jī)理主要是以下幾種：
1）機(jī)械力：刀片切削刃上的機(jī)械壓力導(dǎo)致斷裂。
2）熱量：在刀片切削刃上，溫度變化導(dǎo)致裂紋，熱量導(dǎo)致塑性變形 。
3）化學(xué)反應(yīng)：硬質(zhì)合金和工件材料之間的化學(xué)反應(yīng)導(dǎo)致磨損。
4）研磨：在鑄鐵中，SiC夾雜物會(huì)磨損刀片切削刃。
5）粘附：對(duì)于粘性材料，形成積屑層/積屑瘤。
刀具磨損的9種形式及應(yīng)對(duì)措施

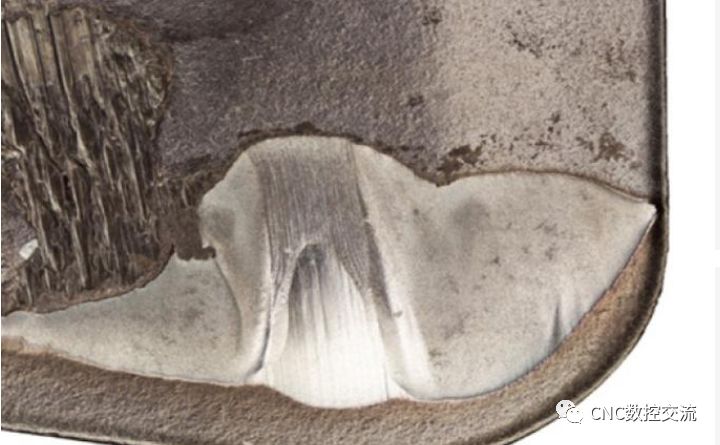

1）后刀面磨損

后刀面磨損是最常見的磨損類型之一，發(fā)生在刀片 (刀具) 的后刀面。
原因：切削期間，與工件材料表面的摩擦?xí)?dǎo)致后刀面的刀具材料損耗。磨損通常最初在刃線出現(xiàn)，并逐漸向下發(fā)展。
應(yīng)對(duì)措施：降低切削速度，并同時(shí)增加進(jìn)給，將可在確保生產(chǎn)率的情況下延長(zhǎng)刀具壽命。

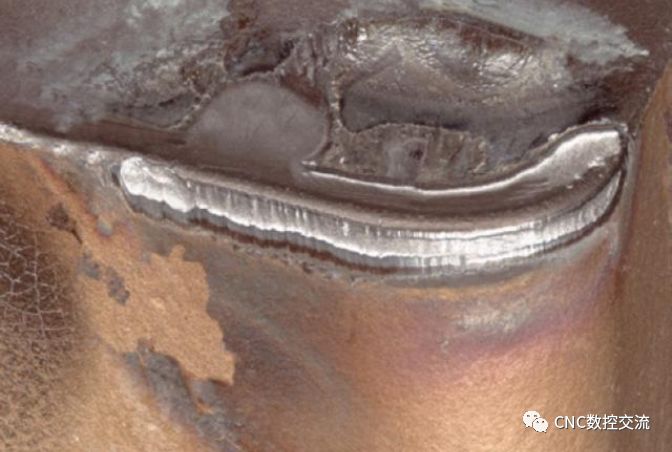

2）月牙洼磨損

原因：切屑與刀片 (刀具) 前刀面的接觸導(dǎo)致出現(xiàn)月牙洼磨損，屬于化學(xué)反應(yīng)。
應(yīng)對(duì)措施：降低切削速度，并選擇具有正確槽型和更耐磨涂層的刀片 (刀具) 將可延長(zhǎng)刀具壽命。

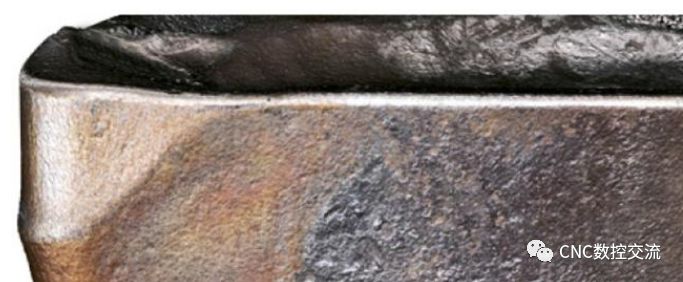

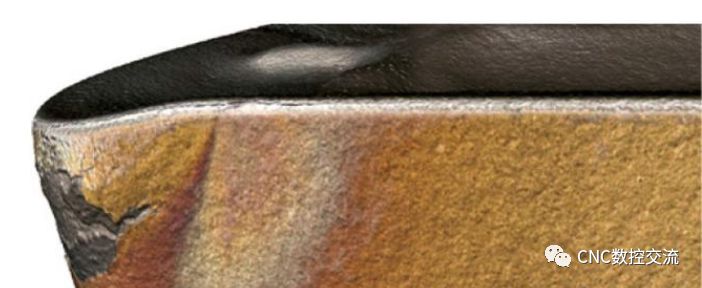

3）塑性變形

切削刃下塌

切削刃凹陷

塑性變形是指切削刃形狀永久改變，切削刃出現(xiàn)向內(nèi)變形 (切削刃凹陷) 或向下變形 (切削刃下塌)。
原因：切削刃在高切削力和高溫下處于應(yīng)力狀態(tài)，超出了刀具材料的屈服強(qiáng)度和溫度。
應(yīng)對(duì)措施：使用具有較高熱硬度的材質(zhì)可以解決塑性變形問題。涂層可改進(jìn)刀片 (刀具) 的抗塑性變形能力。

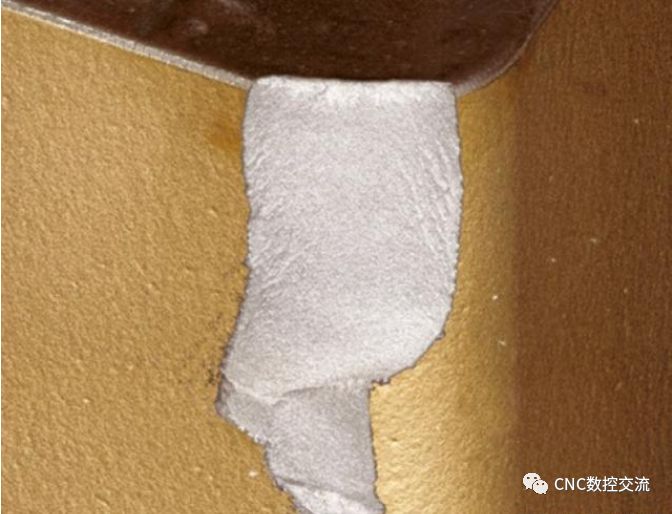

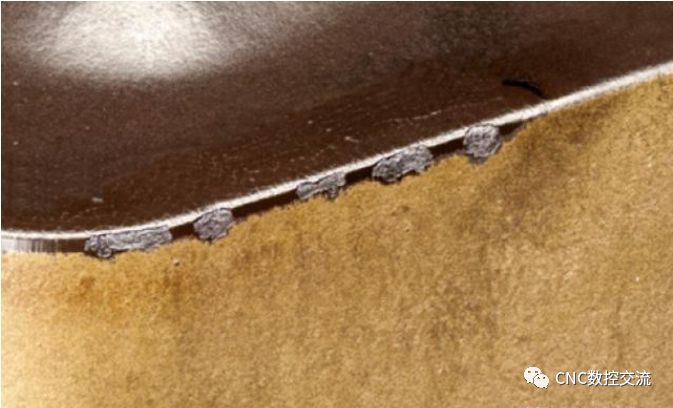

4）涂層剝落

涂層剝落通常發(fā)生在加工具有粘結(jié)特性的材料時(shí)。
原因：粘附負(fù)荷會(huì)逐漸發(fā)展，切削刃要承受拉應(yīng)力。這會(huì)導(dǎo)致涂層分離，從而露出底層或基體。
應(yīng)對(duì)措施：提高切削速度，以及選擇具有較薄涂層的刀片將可減少刀具的涂層剝落。

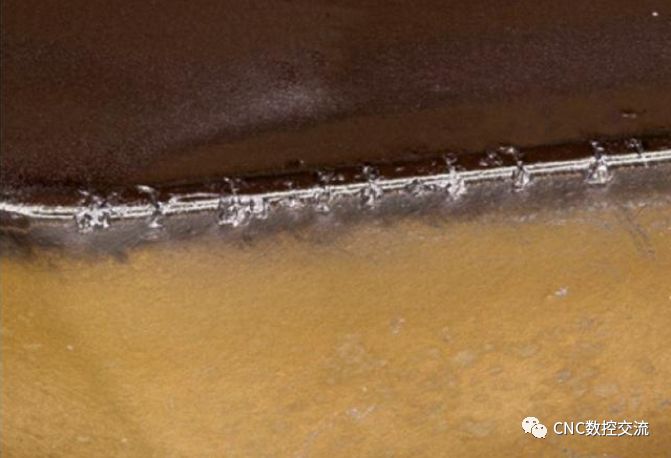

5）裂紋

裂紋是狹窄裂口，通過破裂而形成新的邊界表面。某些裂紋僅限于涂層，而某些裂紋則會(huì)向下擴(kuò)展至基體。梳狀裂紋大致垂直于刃線，通常是熱裂紋。
原因：梳狀裂紋是由于溫度快速波動(dòng)而形成。
應(yīng)對(duì)措施：為防止出現(xiàn)這種情況，可以使用韌性更高刀片材質(zhì)，并且應(yīng)大量使用冷卻液或者完全不用冷卻液。
6）崩刃

崩刃包括刃線的輕微損壞。崩刃與斷裂的區(qū)別在于刀片崩刃后仍可使用。
原因：有許多磨損狀態(tài)組合可導(dǎo)致崩刃。但是，最常見的還是熱-機(jī)械以及粘附帶來的。
應(yīng)對(duì)措施：可以采取不同的預(yù)防措施來盡可能減輕崩刃，具體取決于導(dǎo)致其發(fā)生的磨損狀態(tài)。

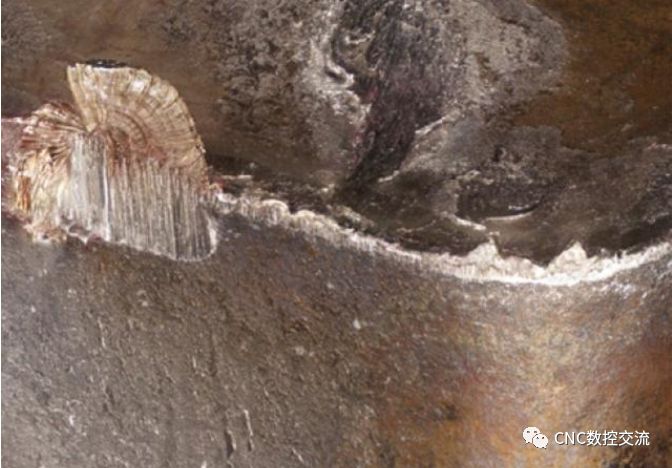

7）溝槽磨損

溝槽磨損的特點(diǎn)是在最大切深出現(xiàn)過量的局部損壞，但這也可能發(fā)生在副切削刃上。
原因：這取決于化學(xué)磨損是否在溝槽磨損中占據(jù)主導(dǎo)地位，與粘著磨損或熱磨損的不規(guī)則增長(zhǎng)相比，化學(xué)磨損的發(fā)展更有規(guī)律，如圖所示。對(duì)于粘著磨損或熱磨損情況，加工硬化和毛刺形成是導(dǎo)致溝槽磨損的重要因素。
應(yīng)對(duì)措施：對(duì)于加工硬化材料，選擇較小的主偏角，改變切深。

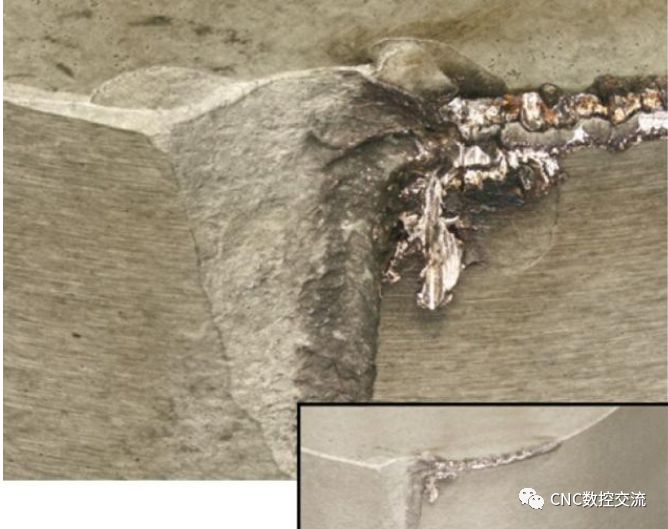

8）斷裂

斷裂是指切削刃大部分破裂，刀片不能再使用。
原因：切削刃承載的負(fù)荷超出了其承受能力。這可能是因?yàn)槿斡赡p發(fā)展過快，導(dǎo)致切削力增大。錯(cuò)誤的切削參數(shù)或裝夾穩(wěn)定性問題也會(huì)導(dǎo)致過早斷裂。
應(yīng)對(duì)措施：識(shí)別此類磨損的初兆，并通過選擇正確的切削參數(shù)和檢查裝夾穩(wěn)定性來防止其繼續(xù)發(fā)展。
9）積屑瘤 (粘附)

積屑瘤 (BUE) 是指材料在前刀面上積聚。
原因：積屑材料可能在切削刃頂部形成，從而將切削刃與材料分隔。這會(huì)增大切削力，從而導(dǎo)致整體失效或積屑瘤脫落，而且脫落時(shí)往往會(huì)將涂層甚至部分基體一并剝離。
應(yīng)對(duì)措施：提高切削速度可防止形成積屑瘤。加工較軟、粘性較大的材料時(shí)，最好使用較鋒利的切削刃。
除了技術(shù)原因，刀具的磨損還有可能是沒有選對(duì)合適的刀具材料，在加工時(shí)一定要考慮工件的材料適合用什么樣的刀具，在配合上述中的應(yīng)對(duì)措施，就可以極大的提升刀具使用壽命了。
鑫騰輝數(shù)控是東莞望輝機(jī)械有限公司注冊(cè)的商標(biāo)，專注研發(fā)和生產(chǎn)各種數(shù)控機(jī)床,技術(shù)力量雄厚,檢測(cè)設(shè)備齊全。自成立以來,憑借著高超的專業(yè)水平、成熟的專業(yè)技術(shù)、完善的質(zhì)量管理體系、誠信為本的經(jīng)營理念、互利雙贏的營銷觀念,深受新老客戶的信賴和好評(píng),在機(jī)械雕銑機(jī)領(lǐng)域迅速崛起,產(chǎn)品暢銷不衰,供不應(yīng)求。如有意了解，可致電：13699899025。
